生產紅外式六氟化硫氣體報警裝置

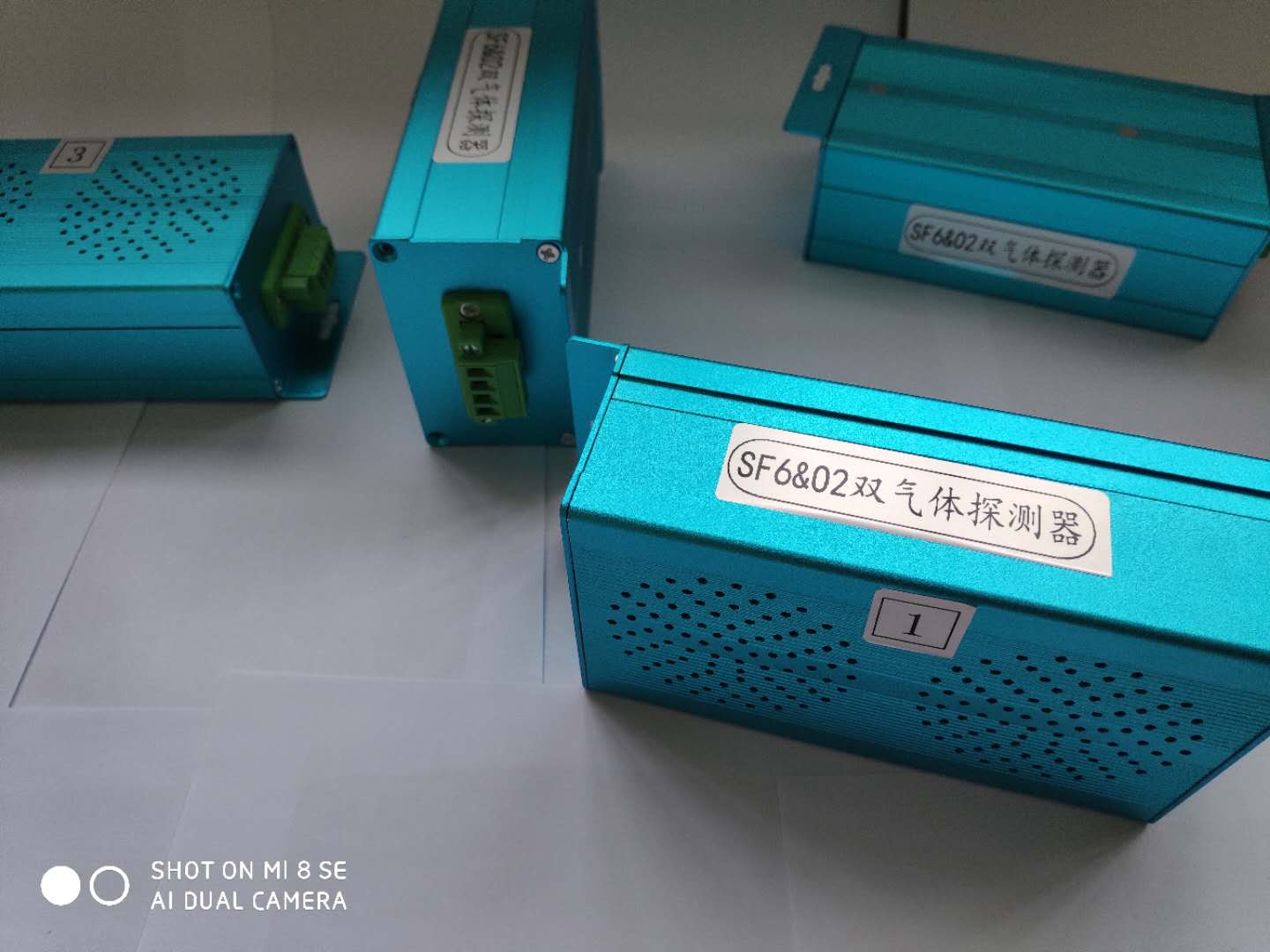

一、產品概述
六氟化硫氣體報警器，六氟化硫報警器，六氟化硫泄漏報警器，能自動適應環境的變化，自動修正傳感器的老化曲線，保持恒定的報警靈敏度，具備識別傳感器故障及提供高濃度氣體超限保護的能力，當傳感器由于老化而可能失去功能時，六氟化硫氣體報警器能自動識別并報警，有效避免了漏報，內置唯一的電子串號，無需撥碼，避免了撥碼開關的機械故障帶來的系統不穩定。 六氟化硫氣體報警器產品特點：
二、產品特點:
液晶背光多個體顯示；
采用進口傳感器，數字信號，性能穩定
抗干擾，靈敏可靠
使用環境范圍寬，使用壽命長
三、技術指標
技術指標:
工作電壓:DC12V
檢測氣體:六氟化硫
檢測原理:電化學式.半導體.紅外線.超聲波
檢測范圍:0-100 PPm或0-30000 PPm以內
響應時間:≤30s
恢復時間:≤90s
功耗:≤3.5W/路
計量誤差≤±5%LEL
防爆等級:ExdⅡBT6
使用溫度:-40℃--70℃
使用濕度:≤95%RH
四、工作原理SF6http://m.dabgzyd.cn/
探測器主要由傳感器、單片機、運算放大電路、通訊芯片等組成。傳感器將氣體濃度轉換為模擬電信號，然后將模擬電信號通過運算放大電路、單片機轉換為數字信號，最后通過通訊芯片轉換為M-Bus標準信號，上傳給控制器。
五、安裝須知
⑴ 該探測器在DC24V供電時，電流50mA，電壓≤18V時將不能正常工作，根據上述條件，結合現場安裝情況選用供電線。
銅的電阻率0.0174Ωmm2/m
⑵ 根據距離遠近選擇合適線徑，建議選用0.5mm2以上的雙絞銅線作通訊供電線。
六、安裝說明
⑴ 安裝位置
將探測器安裝在可能有氣體泄漏的區域中，探測器安裝必須牢固。探測器安裝高度宜高出釋放源（0.5~2）m處。為了正確使用探測器并防止其故障的發生，請不要安裝在以下位置：
a、直接受蒸汽、油煙影響的地方；
b、給氣口、換氣扇、房門等風量流動大的地方；
c、水汽、水滴多的地方；
d、溫度在-40℃以下或70℃以上的地方；
e、有強電磁場的地方。
⑵ 安裝方法
根據探測器的安裝位置，用兩個M6膨脹螺栓把固定架固定在墻壁或其他支撐物上，探測器應可靠接地。
⑶ 接線
接線要采用高度屏蔽線，防止電信號被干擾，打開探測器蓋，將電纜穿入探殼內，前端剝皮50mm，線芯依次排開，根據實測截取多余的長度，剝線長度10mm。拔下接插件，用Φ3的小型螺絲刀，將撥好的導線依次固定到接插件內。接線順序：T+（紅線）、T-（黑線）、機殼地（電纜的屏蔽網）依次接控制器對應端子。T+、T-接線無反正。接好線后用防爆膠泥將電纜線出口密封，緊固好機殼。
