紅外式SF6六氟化硫及氧氣雙氣體探測器

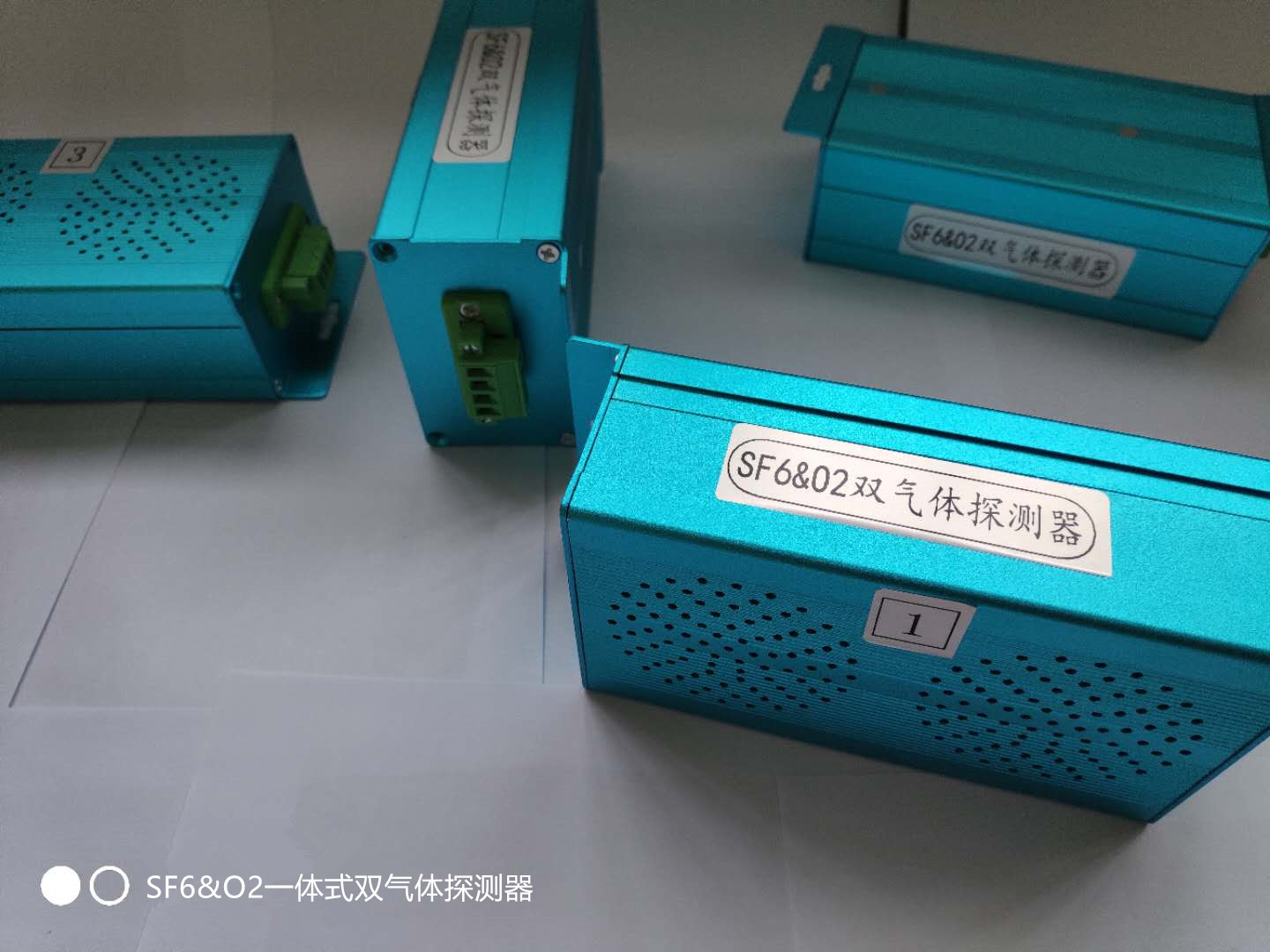

雙氣體檢測器
1)產品概述
雙氣體檢測器主要由SF6傳感器和O2傳感器、溫濕度傳感器及CPU主控電路、通信模塊、電源模塊等集成在一個優質鋁型材一體化結構機箱內，完成SF6濃度、O2含量及溫濕度的檢測。將檢測結果采用現場總線(RS-485)方式傳輸給監控主機或PC機進行實時顯示。接線方式選用可插拔式接線端子,電源與通訊接線采用兩進兩出接線方式,設有接線端子護罩，安全又可靠。是具有全數字傳輸功能的新一代高精度雙氣體檢測檢測器。
2)主要參數
◆SF6測量范圍：0~1000ppm 、測量誤差：±100ppm
◆O2測量范圍：0 ~ 30%；測量誤差率：<1%；
◆溫度測量范圍：-40 ~ +80℃ 溫度測量誤差：<±1℃；
◆濕度測量范圍：0 ~ 99%RH； 濕度測量誤差率：<±5%；
◆工作電源及功耗： DC/24V;<5W；
◆外殼材質： 鋁合金形材機箱；
◆通信協議： ModbusRTU協議；CRC16校驗；
◆通信接口：RS-485接口；
◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；
基本操作指南
1、開機
打開電源，主機進入初始化并停留在主菜單頁面上，六個功能圖標分別為：數據測量、報警記錄、基本設置、通風、模擬報警、系統信息，最下面會顯示當前環境溫度、濕度和當前時間。
2、系統操作
1）數據測量
?點擊“數據測量”圖標進入頁面，顯示O2和SF6的實測數據，如果超過16個監測點，請按右側“下頁”鍵切換頁面；系統自動設定每分鐘采集一次，如需快速采集請按右側“及時采集”按鈕；表格下方會記錄上次風機啟動的時間。
?點擊“報警記錄”圖標進入報警數據頁面，所有的超標報警的數據均會記錄在此，超過容量將自動覆蓋。
?點擊“基本設置”圖標進入設置頁面，按下一頁進入設置頁面的第二頁，設置完成后必須點擊右側“讀取零點”按鈕，并按確定退出。每次開機必須執行“讀取零點”功能。各設置功能如下：
從機采集點個數：表示采集器（也稱O2和SF6傳感器）數量；
風機開啟時間設定：表示風機自動啟動時間；
每天開啟次數：表示風機每天自動啟動的次數；
風機運行時間：表示風機單次運行的持續時間；
SF6泄漏報警閾值：表示SF6氣體濃度報警值設定；
O2含量報警閾值：表示氧氣濃度報警值設定；
時間設置：表示系統時鐘；
平均處理：表示對采集信號的修正處理；
基準點個數：表示標準點（也稱溫濕度采集器）的數量，一般設置成1；
零點修正：表示對基準數值修正，一般不小于100；
修正系數：表示采集信號放大的倍率，一般設置成1；
采集周期：表示系統多久采集一次數據，一般設置成1。
讀取零點：表示系統的初始化數據（每次開機必須重新讀取零點）
?點擊“通風”圖標，風機將立即執行通風功能，并顯示倒計時。
?點擊“模擬報警”圖標，主機將執行模擬報警功能。
?點擊“系統信息”圖標，顯示儀器名稱及軟件版本號。
注意：非系統維護人員，請勿進入“系統設置”。
