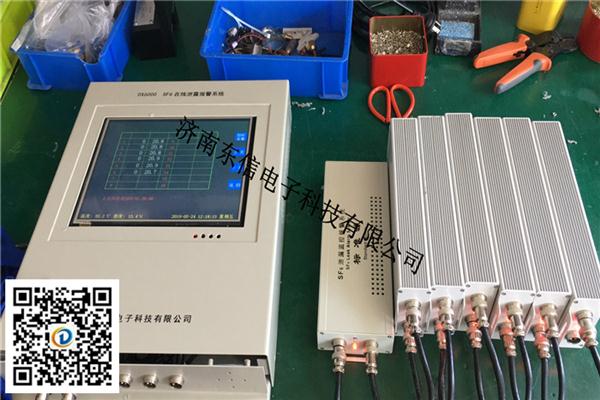

35KV配電室SF6在線泄漏報警系統
氣體報警控制器參數：
1.概述
氣體報警控制器，功能實用、操作方便，可以與 氣體探測器配套組成工業用
控制器為非防爆產品，應安裝在非防爆場合，采用壁掛式安裝。
特點：
液晶顯示，全中文菜單操作；
單回路 2 總線通訊，信號無極性設計，具有自動保護功能，系統抗
干擾能力強，布線經濟，安裝方便；
自動故障檢測，能準確指示故障部位及類型；
可自動檢索探測器類型和報警點，實現%LEL / ppm / %vol 多類型
探測器在同一系統監控，無需設置；
內置大容量數據存儲，能記錄 999 條報警信息、100 條開機時間信
息以及 100 條關機時間信息，信息掉電不丟失；
RS485 總線通訊接口（選配，標準 Modbus/RTU 協議），能實現與上
位機控制系統聯網，實現異地監控，大大提高可監控的及時性、準
確性；
內置 2 組繼電器觸點信號輸出，可聯動控制排風扇或電磁閥等設備。
聯動信號可手動或自動輸出。
SF6http://www.qitijianlouyi.com/
氣體報警控制器
2.主要技術指標
安裝方式：非防爆場合的壁掛式安裝
工作電壓：主電：AC220V±15%,50-60Hz
備電：36VDC/2.2AH
功 耗：≤10W
工作溫度： 0℃～40℃
工作溫度： -10℃～50℃
工作濕度： 10%RH～95%RH
容 量：≤9
信號傳輸：36V 無極性兩總線
連接線纜：≥RVS 2*2.5mm2
(雙絞線)
信號傳輸距離：≤1000m
報警聲音：≥75dB
報警方式：聲、光報警
聲音報警：分故障報警，濃度報警兩種不同的聲音
光 報 警：通過 LED 顯示出系統狀態（報警、故障）、電源狀態（主電故
障、備電故障、充電故障）
聯動輸出：兩組繼電器輸出（容量：5A/250VAC 或 5A/30 VDC）其中一組
為保持型常開常閉，另一組脈沖型常開常閉；
上位通訊接口：RS485 總線通訊接口（選配），支持 Modbus/RTU 協議）
代碼及含義：“E0” 顯示板和輸出板不通訊
“E1” 當前地址探測器傳感器故障
“E2” 當前地址探測器通訊故障
“E3” 當前地址探測器存儲芯片故障
“E6” 時鐘芯片故障
“E7” 存儲芯片故障
“E8” 連接探測器的回路短路
OFF 探測器屏蔽
重 量：1.8kg
外形尺寸：288mm×220mm×86mm
氣體探測器參數：
主要特點
測量準確
傳感器采用進口氣體敏感元件，精度高，零點漂移小，抗中毒性能好。
防爆型設計
可用于工廠條件的1、2區危險場合。
維修方便
傳感器采用數字化模組設計，現場更換時無需校零、標定。
聲光報警（選配）
可選配專用的防爆聲光報警燈，實現現場聲光報警。
技術參數
電氣
供電電源：DC36V±15%
最大功率：＜1W
通訊方式：M-BUS 總線
信號輸出：一組無源常開信號
連接線纜：RVS 2×2.5mm2
準 確 度：±5%FS
檢測原理：紅外式
響應時間：紅外式 T90＜90s
檢測氣體：六氟化硫 SF6
檢測量程：0-1000ppm
低報報警：80ppm （可調，以出廠為準）
高報報警：260ppm（可調，以出廠為準）
環境
IP等級：IP65
工作溫度：-40℃～70℃
濕度范圍：10%RH～95%RH
壓力范圍：86Kpa～106Kpa
存儲溫度：-25℃～55℃
結構
材料：鑄鋁
防爆連接螺紋：G3/4”內螺紋
外形尺寸：190mm×130mm×75mm
重量：1.5kg
安裝原則：
有毒氣體探測器與釋放源的距離：室內不宜大于 1 米，室外不宜大于 2 米。
探測器選點應選擇閥門、管道接口、出氣口或易泄漏附近方圓 1 米的范圍內，盡可能靠近，但不影響其他設
備操作。
探測器應安裝在氣體容易泄漏、易流經的場所，及容易滯留的場所，安裝位置應根據被測氣體的密度、安裝
現場氣流方向、溫度等各種條件來確定。。
檢測比空氣重的氣體（例如SF6）時，推薦探測器安裝高度應高出地坪(或樓板面)0.3～0.6m，且與釋
放源的水平距離宜小于 5m。安裝過低易造成探測器進水；過高則超出了氣體易于積聚的高度。
在電弧作用下SF6的分解物如SF4，S2F2，SF2，SOF2，SO2F2，SOF4和HF等，它們都有強烈的腐蝕性和毒性。因此在電力系統GIS等應用SF6的工作場所，要加裝SF6氣體泄漏監測設備
