雙氣體SF6泄漏檢測儀
檢測氣體：六氟化硫、SF6
檢測范圍：0～100ppm、500ppm、1000ppm、
分 辨 率：0.01ppm（0～100 ppm）；0.1ppm（0～1000 ppm）；
工作方式：固定式連續工作，擴散式、管道式、流通式、泵吸式可選
檢測誤差：≤±3%（F.S）
響應時間：≤30S
輸出信號：電流信號輸出4~20mA、繼電器輸出
報警方式：2路無源節點信號輸出，報警點可設置
工作環境：-20℃～+50℃(特殊要求：-40℃～+70℃)
相對濕度：≤90%RH
工作電壓：12~30V（DC）
傳感器壽命：3年
防爆形式：探頭變送器及傳感器均為隔爆型
防爆等級：ExdⅡCT6
連接電纜：三芯電纜（單根線徑≥1.5mm）；建議選用屏蔽電纜
連線距離：≤1000m
防護等級：IP65
重 量：1.5Kg
應用場所
配電室、變電站、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、醫藥科研、制藥生產車間、煙草公司、環境監測、學校科研、樓宇建設、消防報警、污水處理、工業氣體過程控制、鍋爐房、垃圾處理廠、隧道施工、輸油管道、加氣站、地下燃氣管道檢修、室內空氣質量檢測、危險場所安全防護、航空航天、設備監測等。
SF6http://m.dabgzyd.cn/
氣體檢測器特點：
●防爆等級為ExdⅡCT6
●高精度、長壽命的進口氣體傳感器
●自動溫度補償、零點、滿量程漂移補償
●防高濃度氣體沖擊的自動保護功能
●全軟件校準功能，用戶也可自行校準，用3個按鍵實現，操作簡單
●二線制4～20mA輸出
●兩個電纜進線口，方便現場安裝
●獨立氣室結構，傳感器更換便捷
電廠配電室六氟化硫報警器是一款專門用于檢測六氟化硫氣體泄漏、并能實時顯示氣體濃度，24小時實時在線檢測的報警裝置。六氟化硫報警器由氣體報警控制器和氣體探測器兩部分組成，氣體探測器安裝在氣體泄漏檢測現場，通過核心部件氣體傳感器，實現氣體濃度的實時檢測，也可以獨立工作。氣體報警控制器可放置于值班室內，接收氣體探測器檢測的濃度，并實現濃度的顯示及濃度超標后的聲光報警功能，并可以聯動外接設備（如電磁閥、排風扇、噴淋裝置）通過開關量上傳PLC、DCS、消防系統等。
六氟化硫報警器是我公司科研人員根據市場需求與多家科研機構聯合研制成功的新一代高科技電子產品，報警探測器是按照GB15322-2003《氣體探測器技術要求及試驗方法》嚴格設計制造，探測器內的檢測傳感器采用進口傳感器作為檢測元件，靈敏度高，響應速度塊，當報警器探測到環境中的六氟化硫氣體濃度達到或超過預設置報警點時，控制主機立即發出聲光報警，同時可啟動排風裝置，已達到安全之目的。
特點:
采用進口傳感器，數字信號，性能穩定
抗干擾，靈敏可靠
使用環境范圍寬，使用壽命長
技術指標:
工作電壓:DC12V
檢測氣體:六氟化硫
檢測原理:電化學式.半導體.紅外線.超聲波
檢測范圍:0-100 PPm或0-30000 PPm以內
響應時間:≤30s
恢復時間:≤90s
功耗:≤3.5W/路
計量誤差≤±5%LEL
防爆等級:ExdⅡBT6
使用溫度:-40℃--70℃
使用濕度:≤95%RH
六氟化硫氣體報警器，六氟化硫報警器，六氟化硫泄漏報警器，能自動適應環境的變化，自動修正傳感器的老化曲線，保持恒定的報警靈敏度，具備識別傳感器故障及提供高濃度氣體超限保護的能力，當傳感器由于老化而可能失去功能時，六氟化硫氣體報警器能自動識別并報警，有效避免了漏報，內置唯一的電子串號，無需撥碼，避免了撥碼開關的機械故障帶來的系統不穩定。 六氟化硫氣體報警器產品特點：
◆液晶背光多個體顯示；
◆抗干擾、防塵、抗濕、抗腐蝕；
◆各檢測點獨立設定，檢測歷史查詢，自主設定一、二級報警值，零點漂移正位，中文顯示。 六氟化硫氣體報警器技術參數：
◆工作電壓：AC220V±10%
◆備電使用時間：≥2.5h
◆使用溫度：0℃～+55℃
◆背光液晶顯示：PPM/%LEL/×10PPM
◆個體聲光報警、個體濃度數值顯示
◆主、備電自動轉換，自我保護
◆頻率信號、聯動閥門、風機、110報警燈
◆使用濕度：≤90%RH
擁有全套資質，質量過硬，產品精致美觀。
六氟化硫氣體報警器主要用于檢測SF6的濃度（ppm），能將現場氣體濃度信息實時傳輸給適配控制器，可以采用集中總線供電或獨立區域供電，采用單片計算機技術和高靈敏抗中毒型氣體傳感器。
專業生產在線式/固定式、、六氟化硫報警器、六氟化硫濃度檢測報警器， 六氟化硫報警器的特點為檢測精度高、性能穩定、抗中毒、抗干擾能力強，質量可靠。六氟化硫報警器可長期工作于易燃易爆氣體場所，與報警控制器配套使用，實時監測現場氣體濃度，濃度超標確保第一時間發出報警信號，及時消除隱患。
SF6濃度報警_小區變SF6_六氟化硫氣體報警器由控制器、探測器、信號電纜等組成配套使用，為壁掛固定式。每路探測器監測環境為半徑1平方米，可根據自己的需求來選擇需要氣體報警控制器與探測器的數量。
SF6氣體已有百年歷史，它是法國兩位化學家Moissan和Lebeau于1900年合成的人造惰性氣體，1940年前后，美國將其用于曼哈頓計劃(核軍事)。SF6是強電負性氣體，它的分子極易吸附自由電子而形成質量大的負離子，削弱氣體中碰撞電離過程，因此其電氣絕緣強度很高，在均勻電場中約為空氣絕緣強度的2.5倍。SF6氣體在t≈2000K時出現熱分解高峰，因此在交流電弧電流過零時，SF6對弧道的冷卻作用比空氣強得多，其滅弧能力約為空氣的100倍。SF6氣體絕緣的管道輸電線的優點是介質損耗小、傳輸容量大，且可用于高落差場合，因此常用于水電站出線，取代常規的充油電纜。SF6氣體絕緣的變壓器具有防火防爆的優點，這種配電變壓器特別適用于人口稠密的地區和高層建筑的供電。SF6氣體絕緣的超高壓變壓器已研制成功，全氣體絕緣變電所將是變電技術發展的一個方向。
氣體檢測器技術指標：
檢測氣體：空氣中的六氟化硫SF6
檢測方式：固定、在線檢測，擴散式測量
測量范圍：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL
分辨率 ：0.1ppm、0.1%LEL
精 度：±3%FS
顯示方式：液晶顯示（可選）
響應時間：≤30秒
恢復時間：≤60秒
防爆標志：ExdⅡCT6
防爆連接螺紋：3/4"NPT
信號輸出：4～20mA二線制標準電流(最大負載1500歐姆)
最大傳輸距離：1100米（Rvv0.75平方毫米屏蔽電纜）
工作溫度：-20℃～+50℃
濕 度：10%～95%RH （非凝露）
電 源：24VDC±12VDC
最大功耗：2.5W
氣體檢測器特點：
●防爆等級為ExdⅡCT6
●高精度、長壽命的進口氣體傳感器
●自動溫度補償、零點、滿量程漂移補償
●防高濃度氣體沖擊的自動保護功能
●全軟件校準功能，用戶也可自行校準，用3個按鍵實現，操作簡單
●二線制4～20mA輸出
●兩個電纜進線口，方便現場安裝
●獨立氣室結構，傳感器更換便捷
氣體檢測器技術指標：
檢測氣體：空氣中的六氟化硫SF6
檢測方式：固定、在線檢測，擴散式測量
測量范圍：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL
分辨率 ：0.1ppm、0.1%LEL
精 度：±3%FS
顯示方式：液晶顯示（可選）
響應時間：≤30秒
恢復時間：≤60秒
防爆標志：ExdⅡCT6
防爆連接螺紋：3/4"NPT
信號輸出：4～20mA二線制標準電流(最大負載1500歐姆)
最大傳輸距離：1100米（Rvv0.75平方毫米屏蔽電纜）
工作溫度：-20℃～+50℃
相對濕度：10%～95%RH （非凝露）
電 源：24VDC±12VDC
最大功耗：2.5W
{dede:channelartlist typeid='16,0'}
{dede:arclist titlelen=80 orderby ='pubdate' limit='1,4'}
{dede:arclist titlelen=80 orderby ='pubdate' limit='0,1'}
一、系統概述
SF6氣體泄漏監控子系統主要對SF6氣體為絕緣介質的高壓電器設備場所內進行環境監測。當場所內設備發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍，積累于底層空間，并造成局部缺氧，引起嚴重事故。為此：《電業安全工作規程》（發電廠和變電站部分）特別規定，工作人員進入SF6配電裝置室低位區或電纜溝進行工作必須保證SF6氣體濃度小于1000ppm，含氧量不低于18%及周圍環境相對濕度80%，同時必須開啟通風系統。
三、主要功能
本系統采用間歇式檢測模式，進行在線監測其場所內SF6氣體濃度及O2含量和環境溫度、濕度的狀態監測，當場所內SF6濃度及O2含量和環境濕度發生變化時，傳感器立即響應這些變化。實現對場所內SF6濃度及O2的含量和環境溫度、濕度進行有效地監測。通過現場總線(RS485)由監控報警主機采集狀態參數，當場所內出現超限值時，進入預警聲光報警同時啟動風機進行通風換氣或啟動除濕機進行除濕。同時將狀態參數上傳輸給監控中心。在監控中心電子地圖上進行定位及管理和環境參量超過預設值時發出視聽告警在電子地圖界面上閃爍顯示，按照預設置聯動方案，對通道門體、風機以及水泵等進行管理；以及通過語音、短信方式自動通知值班維護人員，特別是對日常巡視和維護人員人身安全得到可靠的保障。
四、監控報警主機
1）產品概述

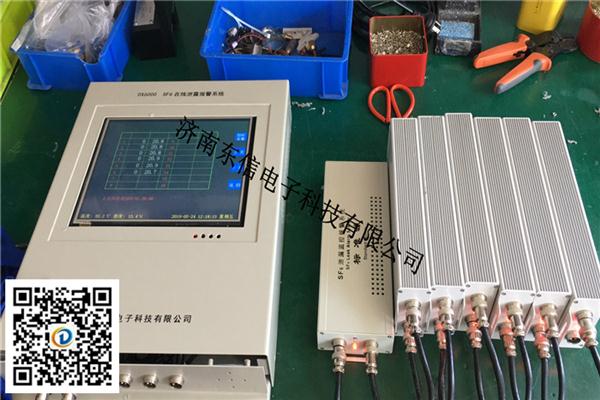

監控報警主機由CPU主控單元、通信單元、液晶顯示單元、鍵盤操作單元、電源管理單元、狀態指示單元、語音播報單元、人體感應啟動單元等集成在一個掛壁式金屬機箱內。本監控報警主機一般安裝在SF6開關室、組合電器室（GIS）等場所人員入口處的醒目位置，介于后臺軟件和就地檢測裝置之間的設備。
2）主要功能
監控報警主機主要用于對下采集實時數據(包括控制器在內),對這些數據進行保存和管理，具有判斷現場數據是否超出設定報警閥值的功能，超出則進行報警輸出，啟動風機進行通風或啟動除濕進行除濕,同時聲光報警器進入報警狀態，并能接收入口處人員入室啟動風機進行通風的功能。并可隨時接收一體化信息平臺的訪問； 監控報警主機的液晶顯示屏顯示現場實時數據、歷史數據、歷史報警數據和報警時間等各種參數；還可采用鍵盤/觸模屏實現項目設置、時間設置、閥值設置、定時采集設置、定時啟動風機設置,還設有人體感應啟動液晶顯示屏背光及語音播報實時數據等多種配置和管理功能。并能支持外置顯示屏狀態顯示及語音播報功能；
3） 主要參數
◆連接測點： SF6檢測點30個，風機控制點1個；
◆繼電器報警輸出： 1路有源常開觸點輸出；
◆防護等級： IP45；
◆工作電源及整機功耗： AC/DC 85V~265V；<15W；
◆輸出電壓： DC/24V；
◆通信協議及通信接口： ModbusRTU協議；CRC16校驗；RS-485接口；
◆系統設置： 支持報警閥值、系統時間、采集點數、采集間隔時間、風機啟動時間等設置；
◆檢測間隔： 出廠設置：1分鐘（1s～24h范圍內可選）；
◆數據存儲： 存儲歷史數據、報警數據、風機動作數據；
◆風機啟停： 支持人體檢測，手動/定時/自動/風機啟停；
◆機箱材質： 優質金屬機箱；
◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；
五、雙氣體檢測器
1)產品概述
雙氣體檢測器主要由SF6傳感器和O2傳感器、溫濕度傳感器及CPU主控電路、通信模塊、電源模塊等集成在一個優質鋁型材一體化結構機箱內，完成SF6濃度、O2含量及溫濕度的檢測。將檢測結果采用現場總線(RS-485)方式傳輸給監控主機或PC機進行實時顯示。接線方式選用可插拔式接線端子,電源與通訊接線采用兩進兩出接線方式,設有接線端子護罩，安全又可靠。是具有全數字傳輸功能的新一代高精度雙氣體檢測檢測器。
2)主要參數
◆SF6測量范圍：0~1000ppm 、測量誤差：±100ppm
◆O2測量范圍：0 ~ 30%；測量誤差率：<1%；
◆溫度測量范圍：-40 ~ +80℃ 溫度測量誤差：<±1℃；
◆濕度測量范圍：0 ~ 99%RH； 濕度測量誤差率：<±5%；
◆工作電源及功耗： DC/24V;<5W；
◆外殼材質： 鋁合金形材機箱；
◆通信協議： ModbusRTU協議；CRC16校驗；
◆通信接口：RS-485接口；
◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；
六、溫濕度檢測器
1) 產品概述
溫濕度檢測器具有檢測及通信傳輸功能，并將檢測到的實時溫濕度數據通過RS-485總線傳送至監控主機或PC機進行實時顯示。產品的外殼選用優質鋁型材一體化結構，接線方式選用可插拔式接線端子,電源與通訊接線采用兩進兩出接線方式,設有接線端子護罩，安全又可靠。是具有全數字傳輸功能的新一代高精度溫濕度檢測器。
2) 主要參數
◆溫度測量范圍：-40 ~ +80℃ 誤差：<±1℃;
◆濕度測量范圍：0 ~ 99%RH；誤差率：<±5%；
◆工作電源及功耗： DC/24V;<5W；
◆外殼材質： 鋁合金型材機箱；
◆通信協議 ModbusRTU協議；CRC16校驗；
◆通信接口：RS-485接口；
◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；
七、風機控制器
1) 產品概述
風機控制器由CPU主控單元和通信單元等集成在一個優質鋁型材一體化結構機箱內，當場所內出現SF6氣體濃度超標或缺氧時，由監控主機傳送過來的指令控制風機啟停，對現場進行通風。
2) 主要參數
◆輸出觸點容量：無源觸點常開、常閉各一對，觸點容量10A；
◆工作方式：脈沖式；
◆工作電源及功耗：DC/24V;<5W；
◆外殼材質： 優質金屬機箱；
◆外型尺寸： 100mm×150mm×37mm；
八、雙人體感應聲光報警器
1 )產品概述
人體感應聲光報警器，由二個完全獨立人體感應器組成，分A感應區和B感應區。無論工作人員進入A、B哪一個感應區，都會自動感應到人員的信息，將信息發送給監控主機。只有當監控主機先接收到A感應區信息,后接收到B感應區信息時,監控主機才將啟動風機進行場所內通風；除此之外，風機不啟動，實現工作人員進入場所再啟動風機的功能，避免頻啟動風機。聲光報警器是由監控主機控制，當場所內出現超標時，監控主機輸出觸點由常開狀態切換為閉合狀態，啟動聲光報警器進行報警。警示維護人員，做好安全措施。
九、顯示屏
1 )產品概述
顯示屏由控制單元、通信單元、人體感應啟動顯示及語音播報單元組成，當人體感應器感應到人身啟動信息，將啟動信息通過485總線傳輸給監控主機，由監控主機控制顯示單元顯示室內SF6最高值及對應機號和O2最低值及對應機號，最后顯示室內是否安全，同時語音播報顯示內容。專為多個入口而設計，一般安裝在場所入口處，為工作人員在進入每個入口時都能及時播報和顯示場所內狀態和安全情況。
產品特點
先進的傳感器技術：采用超聲波測速技術，可宣檢測SF6氣體濃度。
多重檢測功能：主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度，濕度等環境數據的輔助功檢測功能，完全符合《電業安全工作規程》要求。
早期現場報警技術：微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。
現場總線設計：一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。
多點組網檢測：最多128點同時檢測（可根據用戶需求擴展），滿足現場環境需要，提高檢測可靠性。
遠程控制能力：數據可傳送到遠方控制中心，控制中心也可直接遠程查詢、控制監控系統。
開放性設計：可方便組成遠程監控系統，實現遙測、遙控功能；系統通訊采用標準通信規約，系統可方便接入綜合監控系統或其它系統。
長壽型設計：充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。
歷史數據記錄和查詢：大容量數據存儲器，可通過筆記本電腦等外高進行快捷查詢。
自動語音提示、報警：自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。
免維護設計：整機無可調節器件，選用高等級、高品質的元器件，具有優異的抗干擾性能。
技術參數
工作環境：--30℃～+65℃，環境濕度≤95%，海拔2000米以下
工作電源及功耗：AC/DC 185～265V 主機﹤20VA
變送器：﹤5W
SF6氣體泄漏報警值：缺省1000ppm，可根據需求執行設置，報警誤差﹤5%（V/V）
氧含量檢測范圍：0～25%(V/V), ﹤0.5%(V/V) 低于18%報警
風機啟動SF6氣體泄漏時自動通風
氧氣含量≤18%時風機自動啟動
自動定時排風可手動強制啟動風機排風
溫度測量范圍：-20℃ ~ +99℃
濕度測量范圍：0～99%RH
報警輸出觸點功率：AC220V/3A
風機輸出觸點功率：AC220V/3A(增加風機控制器為30A)
絕緣性能＞10MΩ（外殼與電源間）
抗電強度＞2000V（外殼與電源間）
外觀尺寸主機：400*270*84 風控：350*250*150 采集器：238*90*36
RTU通訊標準RS485、RS232接口，波特率4800BPS
本系統采用間歇式檢測模式，進行在線監測其場所內SF6氣體濃度及O2含量和環境溫度、濕度的狀態監測，當場所內SF6濃度及O2含量和環境濕度發生變化時，傳感器立即響應這些變化。實現對場所內SF6濃度及O2的含量和環境溫度、濕度進行有效地監測。通過現場總線(RS485)由監控報警主機采集狀態參數，當場所內出現超限值時，進入預警聲光報警同時啟動風機進行通風換氣或啟動除濕機進行除濕。同時將狀態參數上傳輸給監控中心。在監控中心電子地圖上進行定位及管理和環境參量超過預設值時發出視聽告警在電子地圖界面上閃爍顯示，按照預設置聯動方案，對通道門體、風機以及水泵等進行管理；以及通過語音、短信方式自動通知值班維護人員，特別是對日常巡視和維護人員人身安全得到可靠的保障。
四、監控報警主機
1）產品概述
監控報警主機由CPU主控單元、通信單元、液晶顯示單元、鍵盤操作單元、電源管理單元、狀態指示單元、語音播報單元、人體感應啟動單元等集成在一個掛壁式金屬機箱內。本監控報警主機一般安裝在SF6開關室、組合電器室（GIS）等場所人員入口處的醒目位置，介于后臺軟件和就地檢測裝置之間的設備。
2）主要功能
監控報警主機主要用于對下采集實時數據(包括控制器在內),對這些數據進行保存和管理，具有判斷現場數據是否超出設定報警閥值的功能，超出則進行報警輸出，啟動風機進行通風或啟動除濕進行除濕,同時聲光報警器進入報警狀態，并能接收入口處人員入室啟動風機進行通風的功能。并可隨時接收一體化信息平臺的訪問； 監控報警主機的液晶顯示屏顯示現場實時數據、歷史數據、歷史報警數據和報警時間等各種參數；還可采用鍵盤/觸模屏實現項目設置、時間設置、閥值設置、定時采集設置、定時啟動風機設置,還設有人體感應啟動液晶顯示屏背光及語音播報實時數據等多種配置和管理功能。并能支持外置顯示屏狀態顯示及語音播報功能；
3） 主要參數
◆連接測點： SF6檢測點30個，風機控制點1個；
◆繼電器報警輸出： 1路有源常開觸點輸出；
◆防護等級： IP45；
◆工作電源及整機功耗： AC/DC 85V~265V；<15W；
◆輸出電壓： DC/24V；
◆通信協議及通信接口： ModbusRTU協議；CRC16校驗；RS-485接口；
◆系統設置： 支持報警閥值、系統時間、采集點數、采集間隔時間、風機啟動時間等設置；
◆檢測間隔： 出廠設置：1分鐘（1s～24h范圍內可選）；
◆數據存儲： 存儲歷史數據、報警數據、風機動作數據；
◆風機啟停： 支持人體檢測，手動/定時/自動/風機啟停；
◆機箱材質： 優質金屬機箱；
◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；
五、雙氣體檢測器
1)產品概述
雙氣體檢測器主要由SF6傳感器和O2傳感器、溫濕度傳感器及CPU主控電路、通信模塊、電源模塊等集成在一個優質鋁型材一體化結構機箱內，完成SF6濃度、O2含量及溫濕度的檢測。將檢測結果采用現場總線(RS-485)方式傳輸給監控主機或PC機進行實時顯示。接線方式選用可插拔式接線端子,電源與通訊接線采用兩進兩出接線方式,設有接線端子護罩，安全又可靠。是具有全數字傳輸功能的新一代高精度雙氣體檢測檢測器。
2)主要參數
◆SF6測量范圍：0~1000ppm 、測量誤差：±100ppm
◆O2測量范圍：0 ~ 30%；測量誤差率：<1%；
◆溫度測量范圍：-40 ~ +80℃ 溫度測量誤差：<±1℃；
◆濕度測量范圍：0 ~ 99%RH； 濕度測量誤差率：<±5%；
◆工作電源及功耗： DC/24V;<5W；
◆外殼材質： 鋁合金形材機箱；
◆通信協議： ModbusRTU協議；CRC16校驗；
◆通信接口：RS-485接口；
◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；
六、溫濕度檢測器
1) 產品概述
溫濕度檢測器具有檢測及通信傳輸功能，并將檢測到的實時溫濕度數據通過RS-485總線傳送至監控主機或PC機進行實時顯示。產品的外殼選用優質鋁型材一體化結構，接線方式選用可插拔式接線端子,電源與通訊接線采用兩進兩出接線方式,設有接線端子護罩，安全又可靠。是具有全數字傳輸功能的新一代高精度溫濕度檢測器。
2) 主要參數
◆溫度測量范圍：-40 ~ +80℃ 誤差：<±1℃;
◆濕度測量范圍：0 ~ 99%RH；誤差率：<±5%；
◆工作電源及功耗： DC/24V;<5W；
◆外殼材質： 鋁合金型材機箱；
◆通信協議 ModbusRTU協議；CRC16校驗；
◆通信接口：RS-485接口；
◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；
七、風機控制器
1) 產品概述
風機控制器由CPU主控單元和通信單元等集成在一個優質鋁型材一體化結構機箱內，當場所內出現SF6氣體濃度超標或缺氧時，由監控主機傳送過來的指令控制風機啟停，對現場進行通風。
2) 主要參數
◆輸出觸點容量：無源觸點常開、常閉各一對，觸點容量10A；
◆工作方式：脈沖式；
◆工作電源及功耗：DC/24V;<5W；
◆外殼材質： 優質金屬機箱；
◆外型尺寸： 100mm×150mm×37mm；
八、雙人體感應聲光報警器
1 )產品概述
人體感應聲光報警器，由二個完全獨立人體感應器組成，分A感應區和B感應區。無論工作人員進入A、B哪一個感應區，都會自動感應到人員的信息，將信息發送給監控主機。只有當監控主機先接收到A感應區信息,后接收到B感應區信息時,監控主機才將啟動風機進行場所內通風；除此之外，風機不啟動，實現工作人員進入場所再啟動風機的功能，避免頻啟動風機。聲光報警器是由監控主機控制，當場所內出現超標時，監控主機輸出觸點由常開狀態切換為閉合狀態，啟動聲光報警器進行報警。警示維護人員，做好安全措施。
九、顯示屏
1 )產品概述
顯示屏由控制單元、通信單元、人體感應啟動顯示及語音播報單元組成，當人體感應器感應到人身啟動信息，將啟動信息通過485總線傳輸給監控主機，由監控主機控制顯示單元顯示室內SF6最高值及對應機號和O2最低值及對應機號，最后顯示室內是否安全，同時語音播報顯示內容。專為多個入口而設計，一般安裝在場所入口處，為工作人員在進入每個入口時都能及時播報和顯示場所內狀態和安全情況。
產品特點
先進的傳感器技術：采用超聲波測速技術，可宣檢測SF6氣體濃度。
多重檢測功能：主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度，濕度等環境數據的輔助功檢測功能，完全符合《電業安全工作規程》要求。
早期現場報警技術：微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。
現場總線設計：一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。
多點組網檢測：最多128點同時檢測（可根據用戶需求擴展），滿足現場環境需要，提高檢測可靠性。
遠程控制能力：數據可傳送到遠方控制中心，控制中心也可直接遠程查詢、控制監控系統。
開放性設計：可方便組成遠程監控系統，實現遙測、遙控功能；系統通訊采用標準通信規約，系統可方便接入綜合監控系統或其它系統。
長壽型設計：充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。
歷史數據記錄和查詢：大容量數據存儲器，可通過筆記本電腦等外高進行快捷查詢。
自動語音提示、報警：自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。
免維護設計：整機無可調節器件，選用高等級、高品質的元器件，具有優異的抗干擾性能。
技術參數
工作環境：--30℃～+65℃，環境濕度≤95%，海拔2000米以下
工作電源及功耗：AC/DC 185～265V 主機﹤20VA
變送器：﹤5W
SF6氣體泄漏報警值：缺省1000ppm，可根據需求執行設置，報警誤差﹤5%（V/V）
氧含量檢測范圍：0～25%(V/V), ﹤0.5%(V/V) 低于18%報警
風機啟動SF6氣體泄漏時自動通風
氧氣含量≤18%時風機自動啟動
自動定時排風可手動強制啟動風機排風
溫度測量范圍：-20℃ ~ +99℃
濕度測量范圍：0～99%RH
報警輸出觸點功率：AC220V/3A
風機輸出觸點功率：AC220V/3A(增加風機控制器為30A)
絕緣性能＞10MΩ（外殼與電源間）
抗電強度＞2000V（外殼與電源間）
外觀尺寸主機：400*270*84 風控：350*250*150 采集器：238*90*36
RTU通訊標準RS485、RS232接口，波特率4800BPS
sf6技術參數電氣供電電源：DC36V±15%最大功率：＜1W通訊方式：M-BUS 總線信號輸出：一組無源常開信號連接線纜：VS 2×2.5mm2準 確 度：±5%FS檢測原理：紅外式響應時間：紅外式 T90＜90s檢測氣體：六氟化硫 SF6檢測量程：0-1000ppm低報報警：80ppm （可調，以出廠為準）高報報警：260ppm（可調，以出廠為準）環境IP等級：IP65工作溫度：-40℃～70℃濕度范圍：10%RH～95%RH壓力范圍：86Kpa～106Kpa存儲溫度：-25℃～55℃結構材料：鑄鋁防爆連接螺紋：G3/4”內螺紋外形尺寸：190mm×130mm×75mm重量：1.5kg
